3．2．1結構重要性系數r0應按結構構件的安全等級、設計工作壽命并考慮工程經驗確定。對設計工作壽命為25年的結構構件,大體上屬于替換性構件，其可常度可適當降低，重要性系數可按經驗取為0．95。
在現行國家標準《建筑結構荷載規范》）GB50009中、將屋面均布活荷載標準值規定為0．5kN／m2，并注明“對不同結構可按有關設計范將標準值作0．2kN／m2的增減”。本規范參考美國荷載超范ASCE7－95的規定，對支承輕屋面的構件或結構，當受荷的水平投面積超過60m2時，屋面均布活荷載標準值取為0．3kN／m2。這個取值僅適用于只有一個可變荷載的情況，當有兩個及以上可交荷載考慮荷載組合值系數參與組合時（如尚有灰荷載），屋面活荷載仍應取0．5kN／m2，否則，將比原規范降低安全度（因?yàn)樵奢d規范規定無風組合時不考慮荷載組合值系數）。
3．2．2本條對原規范中關于吊車橫向水平荷載的增大系數α進行了修改（詳見“重級工作制吊車橫向水平力計算的建議”趙熙元，《鋼結構》192年第2期）。該系數源出于前蘇聯《治金工廠重級工作制廠房鋼結構設計技術條件》TY－104－53。但在1972年及以后的前蘇聯鋼結構設計規范中已不再使用α系數，而在建筑法規《荷載及其作用》中，對重級工作制吊車的側向力，不論計算吊車梁或連接均統一規定為TH≈0．1PH（PH為吊車最大輪壓的標準值），并認為TH的作用方向是可逆的，且不與小車的制動力同時考慮。這種將吊車的橫向水平力（俗稱卡軌力，下同）與吊車輪壓成正比的表達方式和德國的研究成果是一致的，理論上亦比較合理，日本1998年規范也是這樣考慮的。因?yàn)榭ㄜ壛εc吊車主動輪的牽引力成正比，而牽引力又與輪壓成正比。原規范的表達方式似乎卡軌力僅與小車制動力有關，這在概念上是有問題的，因?yàn)橹苿?dòng)力是由小車制動而產生，卡軌力則在大車運行時發生，兩者的起因截然不同。另外，對沒有小車的特殊吊車（如橋式螺旋式卸車機），按原規范就算不出卡軌力，顯然很不合理。
要精確計算卡軌力是十分困難的，世界各國所采用的計算方法都是半經驗半理論性的。目前，歐、美及日本各國在計算卡軌力時都不區分構件和連接。這次修訂時，亦采用統一的卡軌力值。
本條在計算卡軌力時采用了Hk＝αPk,max的表達式，其中α系數的取值是針對我國有代表性的9種重級工作制吊車，采用不同的計算方法（包括我國原規范、前蘇聯和美國的方法）算出的卡軌力，經過對比分析而得出來的。用本規范的公式（3．2．2）算出的卡軌力除A8級吊車是接近于按原規范計算構件的力以外，其余吊車均接近于按原規范計算連接時的力，而與美國的計算結果相近。亦即A6和A7級吊車按本規范算得的卡軌力約為原規范計算構件時卡軌力的2倍。從調查研究可知，過去設計的吊車梁在上翼緣附近的損傷仍然較多，因此加大卡軌力看來是合適的。根據試設計的結果，由此而帶來的吊車梁鋼材消耗量的增值一般約為5％。
本條的“注”中，提出了在一般情況下本規范所指的重級、中級及輕級工作制吊車的含義?！镀鹬貦C(jī)設計規范》GB／T3811規定吊車工作級別為A1～A8級，它是按利用等級（設計壽命期內總的工作循環次數）和載荷譜系數綜合劃分的。為便于計算，本規范所指的工作制與現行國家標準《建筑結構荷載規范》GB50009中的載荷狀態相同，即輕級工作制（輕級載荷狀態）吊車相當于A1~A3級，中級工作制相當于A4、A5級，重級工作制相當于A6～A8級，其中A8為特重級。這樣區分在一般情況下是可以的，但并沒有全面反映工作制的含義，因?yàn)榈踯嚬ぷ髦婆c其利用等級關系很大。故設計人員在按工藝專業提供的吊車級別來確定吊車的工作制時尚應根據吊車的具體操作情況及實踐經驗來考慮，不要死套吊車是檢修吊車，過去一直按輕級工作制設計，按載荷狀態很可用A4級吊車，便屬于中級工作制。若按中級工作制吊車來設計廠房結構，顯然不合理，此時可仍將其定義為輕級工作制。
3．2．3本條規定的屋蓋結構懸掛吊車和電動葫蘆在每一跨間每條運行線路上考慮的臺數，是按設計單位的使用經驗確定的。
3．2．7梁柱連接一般采用剛性連接和較接連接。并剛性連接的彎矩轉角關系較為復雜，它隨連接形式、構造細節的不同而異。進行結構設計時，這種連接形式的實驗數據或設計資料必須足以提供較為準確的夸矩轉角關系。

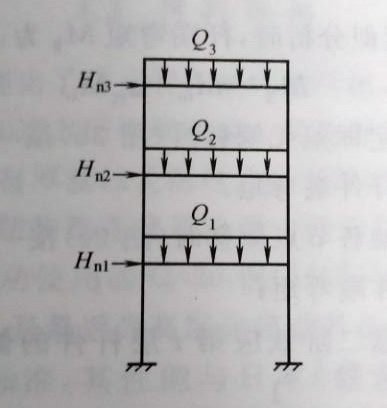

3．2．8本條對框架結構的內力分析方法作出了具體規定，即所有框架結構（不論有無支撐結構）均可采用一階彈性分析法計算框架桿件的內力，但對于框架結構則推薦采用二階彈性分析法確定桿件內力，以提高計算的精確度。當采用二階彈性分析時，為配合計算的精度，不論是精確計算或近似計算，亦不論有無支撐結構，均應考慮結構和構件的各種缺陷（如柱子的初傾斜、初偏心和殘余應力等）對內力的影響。其影響程度可通過在框架每層柱的柱頂作用有附加的假想水平力（概念荷載）Hni來綜合體現，見圖1。
圖1假想水平力Hni
研究表明，框架層數越多，構件缺陷的影響越小，且每層柱數的影響亦不大。通過與國外規范的比較分析，并考慮鋼材強度的影響，本規范提出了Hni值的計算公式（3．2．8－1）。
至于柱子的計算長度則應根據不同類型的框架和內力分析方法，以及支撐結構的抗側移剛度按本規范第5．3．3條的規定計算確定。
本條對無支棵純框架在考慮側移對內力的響采用二除彈性分析時，提出了框架桿件端彎矩MII的近似計算方法。

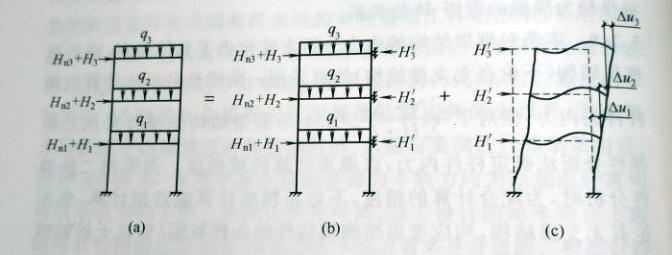

圖2無支撐純框架的一階彈性分析
當采用一階分析時（圖2），框架桿件端彎矩M1為：
MI=MIb+MIs
當采用二階近似分析時，桿端彎矩MII為：
MII=MIb+α2iMIs
式中MIb一假定框架無側移時（圖2b）按一階彈性分析求得的各桿件端彎矩；
MIs一框架各節點側移時（圖2c）按一階彈性分析求得的桿件端彎矩；
α2i一考慮二階效應第i層桿件的側移彎矩增大系數，
α2i=1/1-∑N?△u/∑H?h
其中∑H系指產生層間側移△u的所計算是以上各層的水平荷載之和，不包括支座位移利度的作用。
上述二階彈性分析的近似計算法與國外的規定基本相西安建筑科技大學陳紹蕃教授提出，湖南大學舒興平教授以求秀1～3層無支撐純框架為例，用二階彈性分析精確法進行驗證，結果表明：
1、此近似法不僅可用于二階彎矩的計算，還可用于二階軸力及剪力的計算。
2、在式（3.2.8-3）中，當∑N?△u/∑H?h≤0.25時，該近似法精確度較高，彎矩的誤差不大于7%；而當∑N?△u/∑H?h>0.25（即α2i>1.33）時，誤差較大，應增加框架結構的側向剛度，使α2i≤1.33。
另外，當∑N?△u/∑H?h≤0.1 時，說明框架結構的抗側移剛度較大，可忽略側移對內力分析的影響，故可采用一階分析法來計算框架內力，當然也就不再考慮假想水平力Hni，為判別時計算方便，式中△u可用層間側移容許值[△u]來代替。
|
